BARRAGENS
PAEBM - Plano de Ação de Emergência para Barragens de Mineração. Clique para download
O que são barragens de rejeito?
Barragens de rejeito são barragens destinadas a acumulação ou à disposição final ou temporária de rejeitos e resíduos de mineração (Lei n°23.291/2019).
Quais são as barragens da Minerita?
- A Minerita possui três barragens:
- Barragens B1 e B3, construídas pela técnica de alteamento a montante;
- Barragem B2, construída pelo método convencional.
- A Barragem B1 foi descomissionada em abril de 2006 e está em fase final de descaracterização, com processo de retomada iniciado em 2010.
- A Barragem B2, possui rejeitos com baixos teores de ferro, além de pequeno volume (cerca de 0,5Mm³), o que torna inviável econômica e tecnicamente o seu reprocessamento. Seu método de construção é o convencional, sem alteamentos. Estudos técnicos estão sendo realizados visando reintegrar essa estrutura ao meio ambiente.
- A Barragem B3 está em plena retomada de seus rejeitos.

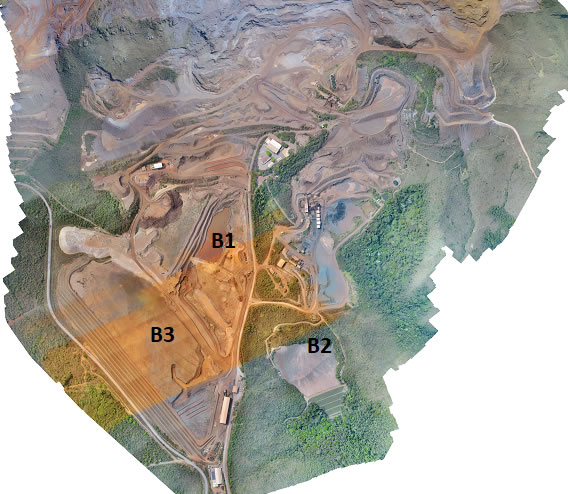

- A imagem abaixo apresenta uma vista das barragens existentes na Minerita, onde é possível identificar que a barragem B1 já está em fase final de descaracterização e a barragem B3 está em pleno processo de retomada de seus rejeitos. Já a barragem B2, apresenta-se com seus rejeitos em fase de secagem e adensamento.
Quais os tipos de barragens utilizados na Minerita?
- Barragem construída com alteamentos a montante: barragens de rejeito que na ampliação de sua capacidade de armazenamento constrói-se os alteamentos a partir de um dique inicial, construído em aterro compactado ou enrocamento. Os rejeitos são descarregados a partir da crista (parte mais alta) do dique de partida, formando uma praia de rejeito que, com o tempo, será adensada e servirá como fundação e fornecerá material para futuros diques de alteamento. Os alteamentos são realizados no sentido contrário ao fluxo de água (montante). O processo é repetido até que seja atingida a cota de ampliação prevista no projeto.
- Barragem convencional: estrutura construída perpendicularmente ao vale, com a utilização de argila compactada na formação do seu maciço, em etapa única, com dreno vertical e/ou inclinado, ligado ao tapete drenante. A bacia de contenção já possui capacidade máxima de armazenamento após a construção do maciço, não sendo necessário a realização de alteamentos.
Quais as rotinas de controle e segurança das barragens?
Monitoramento
- Inspeções visuais diárias em campo são realizadas para verificar se as barragens estão dentro dos parâmetros do projeto de engenharia.
- Equipamentos geotécnicos e câmeras permitem informação em tempo real e possibilitam a identificação de eventuais mudanças que possam ocorrer nas barragens.
- Dados dos monitoramentos diários e semanais são analisados por engenheiro de minas e geotécnico, que avalia se as leituras dos instrumentos estão adequadas às condições de operação normal das estruturas.
- Nossas barragens são auditadas periodicamente por especialistas externos.
Prevenção
- Laudos de estabilidade das barragens são emitidos por empresas independentes.
- Plano de Ação de Emergência de Barragens de Mineração (PAEBM): o documento tem orientações sobre ações necessárias nos casos de emergência. É elaborado pela Minerita e protocolado em instituições públicas
- Parceria com a Defesa Civil para que os moradores que vivem próximos as barragens saibam como reagir em situações de emergência.
- Realização de Simulados com as comunidades.
- Canal aberto de comunicação com a comunidade para dúvidas e esclarecimentos sobre o PAEBM por meio do site em CONTATOS
O que devo saber e fazer com relação à Segurança das Barragens?
Quais são os Níveis de Segurança possíveis para barragens?
- Nível 0: Situação normal, todas as estruturas se encontram em ótimo estado de conservação e monitoramento regular;
- Nível 1: Sinalização de instabilidade em alguma estrutura, anomalia totalmente controlável. Pode exigir monitoramento reforçado.
- Nível 2: Sinalização de instabilidade, anomalia ainda não totalmente controlada. A partir deste nível é feita a evacuação das pessoas que estão na Zona de Autossalvamento;
- Nível 3: Sinalização de instabilidade, anomalia totalmente sem controle. Os cuidados são estendidos para as pessoas que estão na Zona de Salvamento Secundária por meio de medidas educativas e a realização de simulados de evacuação.
Quais são os níveis de segurança das barragens da Minerita?
-
Todas as barragens da Minerita estão no nível 0, com situação normal, em ótimo estado de conservação e monitoramento regular.
Quais são as Zonas de Segurança possíveis para barragens?
- Zona de autossalvamento
Região à jusante da barragem, atingida pela onda, prevalecendo a maior das distâncias: a distância que corresponda a um tempo de chegada da onda de inundação igual a trinta minutos ou 10 km. A própria pessoa deve providenciar o seu salvamento. Ela deve sair da mancha e ir para uma zona segura por conta própria. Não há tempo para nenhum órgão público realizar esse salvamento.
- Zona de segurança secundária
Região que está após a zona de autossalvamento (10 km ou 30 minutos). Há tempo suficiente para que pessoas com treinamento adequado procedam seu próprio salvamento ou sejam evacuadas pelos órgãos públicos e encaminhadas aos pontos de encontro onde acontece o acolhimento.

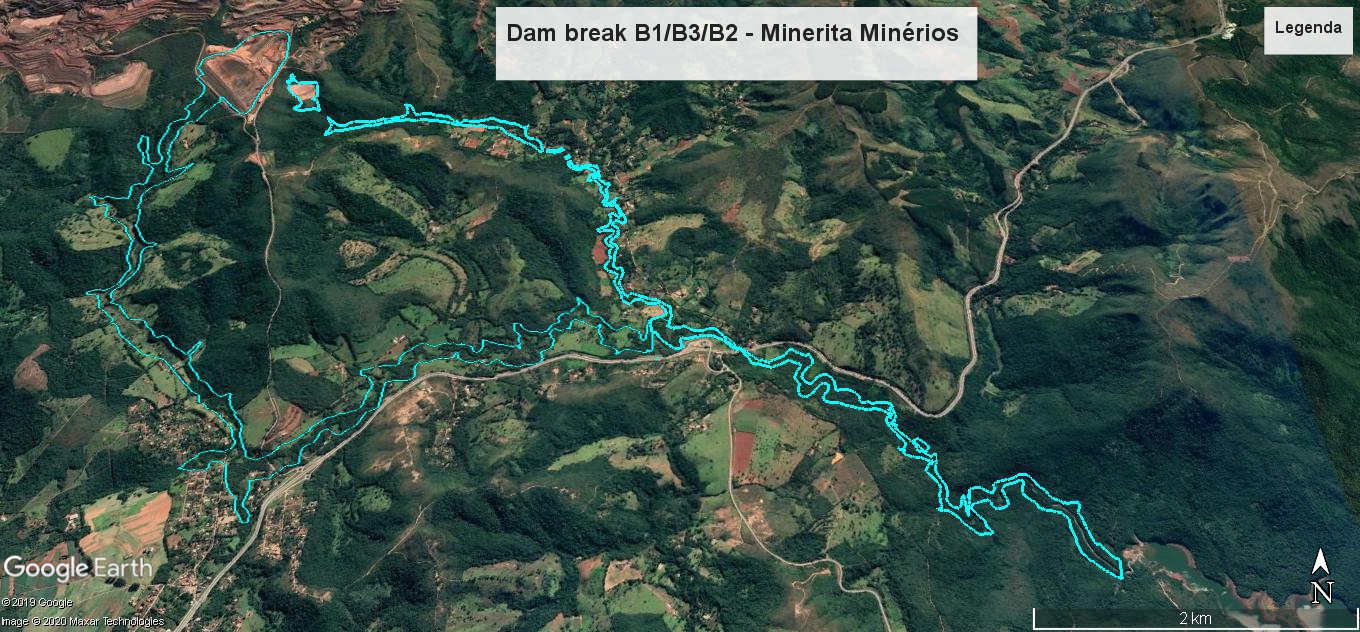

Mapa do Dam Break em caso de rompimento das Barragens B1/B3/B2
Simulados e sirenes
- O que é um simulado?
Simulado é um exercício prático que imita uma situação real de rompimento de barragem, cuja finalidade é a de avaliar a eficiência dos planos de emergência e treinar todos para as ações adequadas. Eles são importantes para que a população conheça o que deve ser feito em caso de um eventual rompimento.
- Qual o cronograma dos simulados?
O próximo simulado está programado para o dia 21 outubro de 2023 (sábado), quando as sirenes serão acionadas às 10h00.
- O que fazer quando a sirene tocar?
A sirene tem a função específica de recomendar e alertar a necessidade de evacuação da Zona de Autossalvamento (ZAS). Ao escutá-la, aqueles que estão na ZAS (conforme mapa acima) devem, basicamente, se deslocar de suas casas até o ponto de encontro, onde estarão seguros e serão acolhidos.
O acionamento de sirene faz parte do plano emergencial da barragem de mineração. É um protocolo previsto por lei para dar mais segurança à população.
Conheça outras informações legais e técnicas sobre a conservação de nossas barragens
A Barragem B1 e a Barragem B3 foram construídas por método de montante, estando espacialmente integradas, compondo, na prática, uma única estrutura conjugada. Neste sentido, esclarece-se que estas estruturas foram integradas como uma única estrutura, B1/B3, conforme cadastro no SIGBM e SIGIBAR.
Em cumprimento ao Termo de Compromisso firmado com o MINISTÉRIO PÚBLICO DO ESTADO DE MINAS GERAIS, MINISTÉRIO PÚBLICO FEDERAL, o ESTADO DE MINAS GERAIS, por meio da Secretaria de Estado de Meio Ambiente e Desenvolvimento Sustentável – SEMAD, e a FUNDAÇÃO ESTADUAL DE MEIO AMBIENTE – FEAM, bem como a INTERVENIENTE, a AGÊNCIA NACIONAL DE MINERAÇÃO – ANM, disponibilizamos com fácil visibilidade e livre acesso ao público, os documentos acessíveis ao clicar no link abaixo.
Em cumprimento ao inciso VII do artigo 14 da lei estadual 23.291, que institui a Política Estadual de Segurança de Barragens, a Minerita – Minérios Itaúna Ltda. disponibiliza abaixo os relatórios e torna públicas as informações referentes à conservação de suas estruturas.
Barragem B1/B3
- Informações detalhadas sobre as empresas terceirizadas
-
| ETAPAS |
RESPONSÁVEIS |
CREA |
| PROJETO |
José Jaime R. Branco |
2.254/D |
| CONTRUÇÃO |
Equipe Minerita - Coordenada por José Jaime R. Branco |
2.254/D |
| DECLARAÇÃO DE ESTABILIDADE |
Wagner Araújo Nascimento |
98.111/D |
| OPERAÇÃO E MANUTENÇÃO |
Lúcio José Cerceau da Silva |
195.527/D |
| VISTORIA/INSPEÇÃO |
Jansen Lourenço Balandini |
1170350/D |
| REVISÃO DE PROJETO |
Gustavo Azevedo Pereira |
90.526/D |
| PROJETO DE DESCARACTERIZAÇÃO |
Gustavo Azevedo Pereira |
90.526/D |
| REPRESENTANTE LEGAL |
Lucas Nogueira Lemos |
CPF: 012.500.686/14 |
- Resultados das análises e dos acompanhamentos do grau de umidade e do nível da barragem, com a respectiva ART
O monitoramento da umidade da Barragem B1/B3 é periodicamente realizado por investigações diretas na estrutura apresentado, para a seção central da estrutura, no arquivo apresentado no link a seguir. ART apresentada no link que segue.
- Análise semestral da água e da poeira dos rejeitos, com a respectiva ART
- A Barragem B1/B3 não possui drenos de fundo e não verte efluente. Dessa forma, não é aplicável a análise semestral da água.
- A Barragem B1/B3 tem seu resultado obtido na análise química realizada via espectrômetro, das partículas e poeira oriundas dos rejeitos dispostos apresentados na tabela que segue.
| %Fe |
%SiO2 |
%Mn |
%P |
%Al2O3 |
%MgO |
%CaO |
%TiO2 |
| 47,64 |
26,91 |
0,033 |
0,063 |
1,77 |
0,02 |
0,01 |
0,13 |
- Análise de poeira 2024
- ART
- ART 2024
- Planta Fevereiro 2024
- Seções Fevereiro 2024
- Declaração de Condição de Estabilidade
(clique no link para abrir o arquivo em PDF)
- Anotação de Responsabilidade Técnica – ART
(clique no link para abrir o arquivo em PDF)
Barragem B2
- Informações detalhadas sobre as empresas terceirizadas
-
| ETAPAS |
RESPONSÁVEIS |
CREA |
| PROJETO |
Ricardo Leão de Castro Muniz |
37.876/D |
| CONTRUÇÃO |
Equipe Minerita - Coordenada por Wilson Barreto de Melo |
24.665/D |
| DECLARAÇÃO DE ESTABILIDADE |
Wagner Araújo Nascimento |
98.111/D |
| OPERAÇÃO E MANUTENÇÃO |
Lúcio José Cerceau da Silva |
195.527/D |
| VISTORIA/INSPEÇÃO |
Jansen Lourenço Balandini |
1170350/D |
| REVISÃO DE PROJETO |
Gustavo Azevedo Pereira |
90.526/D |
| REPRESENTANTE LEGAL |
Lucas Nogueira Lemos |
CPF: 012.500.686/14 |
- Análise semestral da água e da poeira dos rejeitos, com a respectiva ART
- Análise de Água B2
- Análise de Água B2 2024
- A Barragem B2 tem seu resultado obtido na análise química realizada via espectrômetro, das partículas e poeira oriundas dos rejeitos dispostos apresentados na tabela que segue.
| %Fe |
%SiO2 |
%Mn |
%P |
%Al2O3 |
%MgO |
%CaO |
%TiO2 |
| 17,18 |
72,39 |
0,112 |
0,053 |
2,47 |
0,01 |
0,02 |
0,095 |
- Declaração de Condição de Estabilidade
(clique no link para abrir o arquivo em PDF)
- Anotação de Responsabilidade Técnica – ART
(clique no link para abrir o arquivo em PDF)
- Resultados das análises e dos acompanhamentos do grau de umidade e do nível da barragem, com a respectiva ART.
